Диференціальні автомати (дифавтомати) на дин рейку

Диференціальний автомат - це апарат для захисту людини від ураження електричним струмом. Точніше діфавтомат поєднує в собі три види расцепителей:

• електромагнітний захищає від короткого замикання;
• теплової від струмів перевантаження;
• диференційний який спрацьовує, коли струм витоку в колі перевищує якесь порогове значення.

Подібний клас комутаційних апаратів називають УЗО (пристрій захисного відключення) . В клас УЗО входять як диференціальні автомати, які можна купити через цей розділ, так і диференціальні реле. У діфреле немає електромагнітного і теплового розчеплювача. Іноді обидва типи апаратів називають діфамі, або діфзащітой. Далі розберемося в принципі роботи та критерії вибору, які потрібно знати перш ніж купити діфавтомат.

Як працює диференційний автомат

По-перше, розберемося що таке струм витоку. В послідовного ланцюга величина струму повинна бути однакова в будь-якій точці. Ну майже однакова адже є деякі втрати на роботу самого обладнання, на втрати в провідниках і невеликий витік на недосконалість ізоляції і перехідні опори.

Але в нормальному режимі струм в фазному і нульовому провіднику повинен бути дуже близьким за величиною, а різниця називається допустимим струмом витоку дифавтомати і вимірюється в міліампер (мА).

Аварія - це пробою через ізоляцію на землю , в тому числі через тіло людини. При пробої струм витоку багаторазово зростає діфавтомат відключає харчування і рятує життя людини.

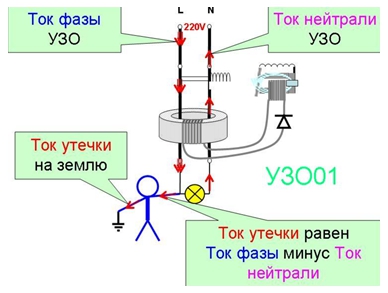

Принцип роботи диференційного захисту зображений на ілюстрації нижче. У дифавтомати (УЗО) варто суммирующий трансформатор, через який проходить фазний і нульовий провідник. Коли все нормально струм, що йде по фазному проводу компенсується струмом, який повертається з нульового провідника. І напруги у вторинній обмотці підсумовуючого трансформатора недостатньо щоб ініціювати спрацьовування електромагнітної відсічення. А коли частина струму йде «наліво» виникає перекіс між фазою і нулем. Іде більше ніж повертається, що призводить до зростання напруги на вторинній обмотці підсумовуючого трансформатора і діфавтомат відключається.

Величина витоку стандартизована і є чіткі правила які диференціальні автомати куди якомога ставить, а куди не можна, см таблицю нижче.

На ілюстрації нижче показаний принцип групового захисту за допомогою пристроїв захисного відключення (УЗО, дифавтомати).

які дифавтомати можна купити в компанії Енергоквант

Ми розуміємо, що є різні за дачі і різний бюджет. Тому у нас представлені різні за ціною класи діфавтомат:

1. Бюджетна серія диференційного захисту від Курського електроапаратний завод. Ціна нижче ніж у діфавтомат європейського виробництва, але вище в порівнянні з китайськими. Зате ніякої лотереї - спрацюють / не спрацюють, надійність діфавтомат КЕАЗ гарантована випробуваннями і протоколами заводської лабораторії. Завод КАЕЗ випускає такі різновиди диференціальних автоматів:

• OptiDіn D63 -діфавтомати для побутового та комерційного використання. Оптимальна по співвідношенню ціна / якість серія. Номінал до 40А; максимальна відключає здатність 6кА; тип захисту А - захист від постійного, змінного та імпульсного струму;
• OptiDin VD63 - універсальні апарати, випускаються в двох, трьох і чотириполюсним виконанні. Номінал до 63 А, струм витоку від 10 до 300 мА - підходять як для безпосереднього захисту людини, так і для побудови каскадної захисту;
• АВДТ32 - номіналом до 63А - найнижча ціна в лінійці діфавтомат КЕАЗ. Максимальна відключає здатність 4,5 кА; діапазон струмів витоку від 10 до 300 мА; дифавтомати АВДТ32 випускаються тільки в двополюсної виконанні;
• АД-12 - дифавтомати номіналом до 63А - випускаються в двох і чотириполюсним виконанні захищають за типом АС - ТІЛЬКИ ВІД СТРУМІВ УТЕЧКИ змінного струму.

2. Диференціальний захист вищого класу якості від бренда ETI (Словенія). У компанії Енергоквант можна купити дифавтомати ETI наступних серій:

• KZS-1M - унікальна розробка, діфавтомат який займає один стандартний модуль 18 мм, але є повноцінним апаратом через яких проходять два провідника (фаза і нейтраль) просто максимальний перетин приєднуються провідників менше в порівнянні з класичним контактом модуля. Випускаються дифавтомати KZS-1M з нижнім і верхнім підключенням харчування, на номінал від 6 до 25 А, і на струм витоку від 10 до 30 мА.
• KZS-2M - класичний діфавтомат від ETI - з номіналом до 40А займає стандартних два модуля. Максимальна відключає здатність 10кА, що вище більшості аналогів. Уставка по витоку 10,30, 300 мА, що дозволяє використовувати дифавтомати KZS-2M як для безпосереднього захисту людини, так і для організації групового захисту;
• KZS-4M - четирехполюсний диференційний автомат (3p + N). Здатність, яка відключає 6 кА, номінал від 6 до 32 А. Для більш високих номіналів застосовується комбінація силовий автомат + діфреле.

Якщо виникли питання по підбору, наявності, оптовими цінами або можливості купити дифавтомати не тільки зі складу в Києві - телефонуйте за номером (066) 165-65-35.
