Чим вимикач-навантаження відрізняється від рубильника (роз'єднувача) 0,4кВ

Тут йтиметься про низьковольтні комутаційні апарати напруги до 1000В. У високовольтних апаратах на напругу 6кВ та вище є своя класифікація.

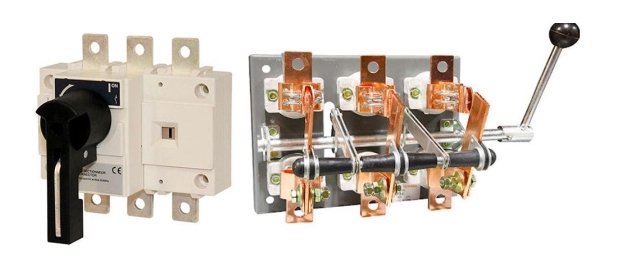

Вимикачі навантаження – можуть комутувати електричний ланцюг під навантаженням (струм дорівнює номінальному). Вони обладнані дугогасними камерами. Деякі серії вимикачів навантаження мають ручний привід із пружинним прискорювачем, який перетворює повільний рух рукояті в стиск пружини, а потім різко звільняє, щоб контактна група розійшлася з максимальною швидкістю. Чим вищою є швидкість руху контактів, тим є нижчою інтенсивність електричної дуги між контактами. Також багато вимикачів навантаження мають подвійний розрив ланцюга. Це коли рухома контактна група обертається на валу та розриває ланцюг з обох кінців.

За рахунок поєднання цих факторів вимикачі навантаження можуть рвати струми великих номіналів. На відміну від рубильників-роз'єднувачів, які можуть комутувати струм не більше ніж 10% від номінального. І перш ніж їх вимкнути, потрібно відключити всіх споживачів за допомогою автоматичних вимикачів.

Здавалося б, вимикачі навантаження, досконаліші та надійніші комутаційних апаратів і час рубильників-розділювачів мав піти назавжди. Насправді, все не зовсім так. Це просто різні за призначенням та сферою застосування апарати.

Рубильники роз'єднувачі ЗАВЖДИ забезпечують видимий розрив ланцюга, що є критично важливим для оперативних перемикань. Наприклад, коли потрібно переключити навантаження з одного трансформатора на інший, і повинно бути видно, що на відключену лінію за жодних обставин не піде зустрічна напруга.

Не менш важливим є видимий розрив при відключенні живлення, коли проводиться ремонт, обслуговування або модернізація діючих електроустановок. Тут важливо також заземлити відключені струмопровідні частини, щоб навіть коли живильну шину зачеплять дротом, щось впаде або трапиться ще якась неприємність, люди не постраждали. При повному заземленні електроустановки основний шлях електричного струму піде через заземлювач та захисний контур заземлення. Це провокує коротке замикання та спрацює захист рівнем вище (відключиться автомат або перегорять запобіжники). Електромонтери при цьому не постраждають або ж мінімально постраждають.

Вимикачі навантаження конструктивно не можуть забезпечити видимий розрив. Так, на них є індикатори стану, а на деяких різновидах, наприклад ВР-32, якщо зняти дугогасні камери, то можна побачити стан контактів. Але це не одне й теж і за правилами такий вимикач не може використовуватися як рубильник роз'єднувача.

Історично так склалося, що вимикачі навантаження також називають рубильниками, а роз'єднувачі ножовими рубильниками. І це викликає деяку плутанину, навряд чи можна змінити ситуацію, але навчиться розуміти різницю. Розберемося які апарати і чому називають перекидними рубильниками, реверсивними рубильниками.

Різновиди рубильників (роз'єднувачів)

2. Рубильники перемикачі на два напрямки, номінальний струм від 250 до 400А або перекидний рубильник. Привід тільки бічний, оскільки при виведенні приводу важеля не вистачить для ходу рукояті у двох напрямках. Найчастіше такі рубильники перемикачі використовуються у ввідно-розподільчих пристроях, щоб була можливість оперативного перемикання навантаження з основного резервного введення.

3. Рубильники на великі номінали від 630 до 1600А найчастіше випускаються із центральною рукояткою. Тому що чим вище номінал, тим більшою є площа контакту, а значить, більше зусиль, які потрібно докласти для включення та виключення, і через бічний важіль оперувати буде неможливо. Є модифікації перекидних рубильників на великі номінали, але це велика рідкість і скоріше позиція на замовлення.

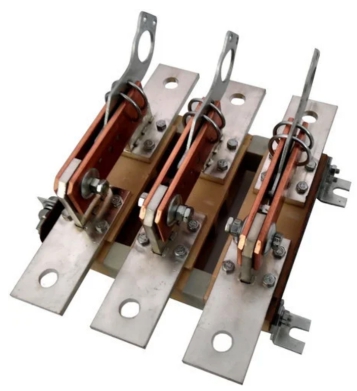

4. Найбільші номінали рубильників від 1600 до 2500А випускаються в однополюсному виконанні. Тобто кожна фаза комутується окремо за допомогою рукояті або штанги для оперативних перемикань. Для перемикання на кінці рухомого контакту є кільце.

Різновиди низьковольтних вимикачів навантаження

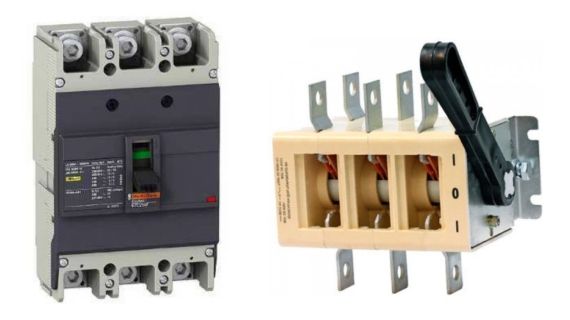

2. Класичні вимикачі вітчизняного виробництва. Найяскравіші представники - вимикачі та перемикачі серії ВР-32. Вони випускаються як у вигляді вимикачів на один напрямок, так і перемикач на два напрямки див. фото вище праворуч. Номінали від 100 до 630 А. Випускаються без особливих ​​змін уже понад 30 років. Головна перевага - низька ціна. Добре підходять для ящиків з рубильниками, які використовуються на будівництві для тимчасового живлення будівельного обладнання та інструменту.

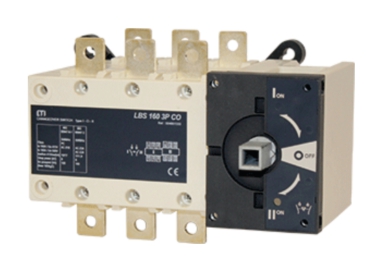

3. Вимикачі та перемикачі в литому корпусі з передньою поворотною або бічною рукояттю. Майже всі європейські виробники мають в асортименті подібні комутаційні апарати. У бренду ETI (Словенія) – це серія LBS, див. фото, але у багатьох брендів є схожі на вигляд і за своїм призначенням апарати.

Цей різновид вимикачів теж іноді називається рубильниками та перекидними рубильниками, хоча правильно – це вимикачі навантаження та перемикачі навантаження. У них реалізовано пружинний привід, про який ми згадували вище. При натисканні на ручку оператор відчуває значний опір, а потім контактна група спрацьовує з добре чутним клацанням. Це дає можливість багаторазовій комутації ланцюга під навантаженням без шкоди для контактів. Також на базі таких апаратів можна зробити реверсивний перемикач. Взагалі для реверсу використовується пара контакторів, які у разі перемикання змінюють чергування фаз. Досягти того ж таки ефекту реверсивного перемикача можна і за допомогою перемикача навантаження з електроприводом, хоча використовується така можливість дуже рідко, оскільки вимикачі навантаження не розраховані на таку високу частоту спрацьовування, як контактори.

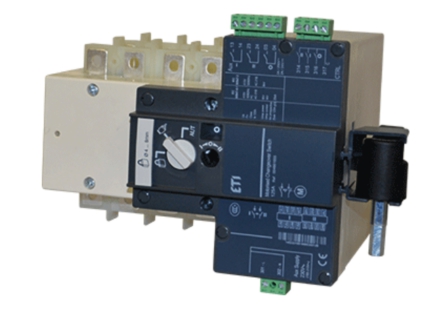

1. Вимикачі та перемикачі з електромагнітним приводом – це логічне продовження попередньої серії. Тут реалізовано зовнішнє керування за допомогою електродвигуна або електромагнітного соленоїда. Це дозволяє включати вимикачі та перемикачі в системи автоматичного керування. Крім зовнішнього керування електропривід дає можливість відстежувати стан перемикача, а також має кілька додаткових контактів, які можуть керувати іншим обладнанням.

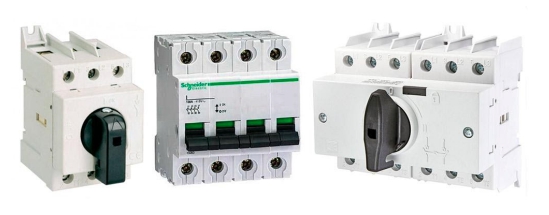

2. Модульні вимикачі навантаження бувають зовні схожі на модульний автомат без розчіплювачів, а перемикачі займають більше місця за кількістю модулів на DIN-рейці та спереду мають поворотну рукоятку для перемикань.

По суті, це рішення для модульних щитів, в яких номінальні струми не перевищують 63 А.

Блок рубильники вертикальні та горизонтальні

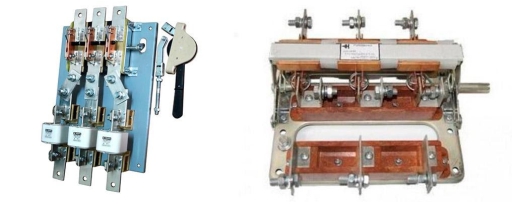

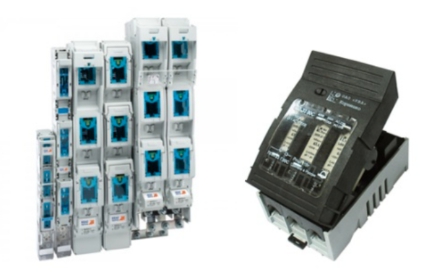

Є ще один різновид рубильників, у яких в ролі ножів використовуються керамічні запобіжники. Це дозволяє зменшити габарити комутаційного апарату, поєднати комутацію із захистом ланцюга. Бувають блок-рубильники як горизонтального виконання, в яких запобіжники поруч, так і вертикального, в яких запобіжники розташовані один над одним, див. фото нижче.

Іноді рубильники цього типу ще називають мультиблоками, але досить рідко. Така конструкція рубильника також забезпечує видимий розрив. Деякі моделі можна комутувати під навантаженням, у них встановлений важіль, який роз'єднує контактну групу ривком.
