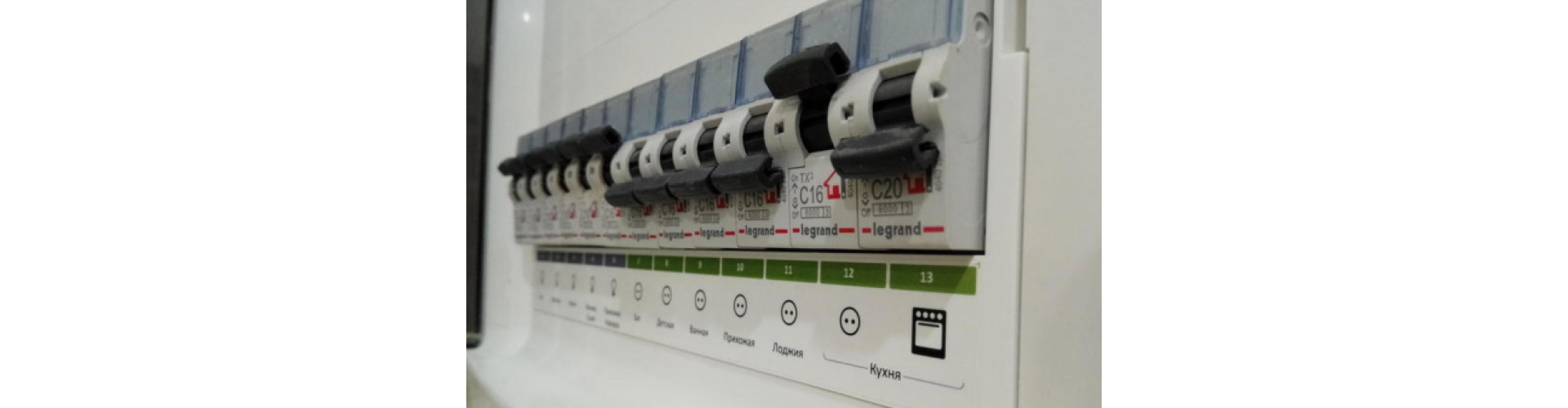

Електричний щиток у квартирі – правильно вибираємо розташування
Електрощит, розподільний щиток або просто щиток у квартирі – це точка входу електроживлення до квартири. Найчастіше його ставлять ближче до вхідних дверей, але якщо квартира велика - це не завжди виправдано. Адже на квартирний щит йде один кабель від поверхового щита, в якому встановлений лічильник електроенергії, квартирою розходиться безліч проводів до всіх розеток, світильників і т.д. У цій статті спробуємо з’ясувати, де краще ставити електрощит з погляду безпеки та економічної доцільності.
Що таке електричний щиток і на що впливає його точка розташування

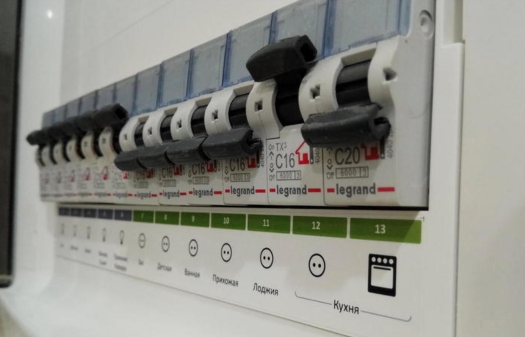

Електричний щит у квартирі - це пластиковий або металевий ящик з розміщеними всередині DIN рейками, на які легко встановлюються модульні автомати, диференціальні реле розетки тощо. Раніше в квартирному щиті встановлювали й лічильник, але за новими правилами лічильники електричної енергії виносять за межі квартир і житлових будинків. Ставлять їх на сходових клітках поверхових щитків, або в ящиках на стінах будинків, щоб інспектор міг отримати доступ, не заходячи в будинок або квартиру.
Місце розташування електричного щитка у квартирі важливе, тому що від цього залежить:
загальний метраж електричної проводки від щитка до розеток, вимикачів та світильників;
наскільки зручно буде його знайти у темряві, щоб перевірити і включити автомат, що спрацював;
пожежна безпека - не варто розміщувати щиток впритул до вішалок з одягом або взагалі у коморах, переобладнаних у вбиральню.
Є ряд вимог та обмежень стосовно розміщення електрощитка у квартирі чи приватному будинку. Зупинимось на деяких з них:
У приміщеннях із підвищеною вологістю – кухня, ванна кімната.
Біля газових труб, плит та колонок.
Вище рівня доступу дорослої людини, щоб можна було бачити маркування та мати можливість оперувати прапорцями автоматів та дифавтоматів.
Звичайно, що є певні рекомендовані місця для встановлення квартирного електрощита, серед них наступні:
Місця з вільним доступом - коридори, вітальні тощо. Тобто такі місця, які не будуть захаращені за жодних обставин, бо захаращеність ускладнює доступ та підвищує пожежну небезпеку.
По можливості місце встановлення електричного щитка має бути світлим, але це не завжди можливо.
У місці облаштування має бути хороша вентиляція, бажано природна, у разі короткого замикання може виділитися деяка кількість диму і краще, щоб він міг розвіятись завдяки природній вентиляції.
Ну, і звичайно, ж було б добре підібрати корпус для щитка, щоб він мав гарний вигляд і вписувався у дизайн квартири. У сучасних плануваннях для щитка одразу передбачають нішу поблизу вхідних дверей — це дуже зручне та раціональне рішення.
Як зібрати електричний щиток для квартири
Для початку потрібна схема. Часи, коли пара запобіжників або один автомат захищали всю квартиру, минули. Зараз окремо захищають світло, окремо розетки та ще й розподіляють по кімнатах. В сучасному електричному щиті у квартирі цілком нормально зустріти маркування: кухня розетки, кухня світло, світло лоджія тощо. Якщо у вас є проєкт електричної розводки по квартирі, то там має бути схема квартирного електрощита, в якій зазначені кількість, тип і номінальний струм автоматичних вимикачів. Якщо плануєте зробити реконструкцію проводки у старій квартирі, то у вас має бути план хоча б ескізний, з новим розташуванням розеток, вимикачів, світильників, коробок. Цей план повільно перетікає у схему електричного щитка, скільки кабельних ліній піде від щитка і буде підключено до окремих автоматів.
За великим рахунком, типова схема електричного щитка для квартири складається з наступних елементів:
Вступного комутаційного апарату. Це може бути автоматичний вимикач, який захищає від короткого замикання та теплового навантаження або вимикач з ПЗВ (пристрій захисного відключення), який реагує на струм витоку і здатний захистити ще й від пробою ізоляції, який поки не призвів до замикання, але становить небезпеку. Струм витоку, на який розраховано ПЗВ на введенні найчастіше 100 мА, рідше 30мА.
Лінійних автоматів, які захищають освітлення. Рекомендується на кожну кімнату ставити окремий автоматичний вимикач.
Лінійних автоматів, але рекомендуємо використовувати диференціальні автомати для підключення розеток.
Нагадаємо, чим відрізняється звичайний автоматичний вимикач від диференціального і що таке струм витоку.
Диференціальний автомат крім захисту від короткого замикання та перевантаження захищає людину від удару електричним струмом при дотику до дроту під напругою. Точніше удар буде, але дифавтомат відключиться швидше, ніж людина отримає серйозні збитки.
Цей тип захисту заснований на підсумовуючому трансформаторі, який порівнює струм у фазному та нульовому провіднику. Вони мають бути майже однаковими. Це визначається допустимим струмом витоку, найчастіше це 30 мА, струм 100 мА вже становить смертельну небезпеку для людини.
Якщо людина торкнеться оголеного проводу під напругою, то електричний струм піде через його тіло в землю. Припустимо, що з підсумовуючого трансформатора струм пішов кудись "ліворуч" і не повернувся, отже, потрібно відключати апарат. Ціна диференціальних автоматів значно вища за звичайні автоматичні вимикачі. Тому рекомендуємо підключати всі розетки через диференціальні автомати зі струмом витоку – 30мА, а розетки у ванних кімнатах та туалетах через диф автомати зі струмом витоку 10мА. Тому що це приміщення з підвищеною вологістю і рівень захисту має бути вищим. Не варто підключати до дифавтомата на 10мА розетки, в які включатимуться комп'ютери та інша техніка з імпульсними блоками живлення. Для таких блоків живлення природно створювати струм витоку більше 10 мА.

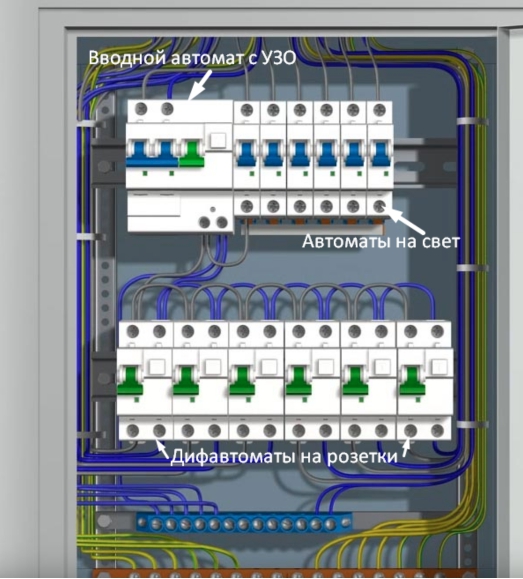

На ілюстрації нижче зовнішній вигляд внутрішньої комутації типового щита для квартири.
Вигідніше замовити готовий електричний щит для квартири чи зібрати його самостійно
Якщо ви найняли бригаду електриків, яка зробить всю роботу під ключ, то щиток вони зберуть і встановлять самі. Тільки попросіть вибрати такий щиток, щоб у ньому був запас по вільних модулях 4-6 штук. Адже, можливо, в майбутньому ви захочете поставити реле напруги або ще якийсь пристрій із кріпленням на DIN рейку.
Якщо ж ремонт і розведення електромережі в квартирі ви робите самі, то щиток також можна зібрати самостійно, але якщо є сумніви або потрібно, щоб усі апарати були перевірені та протестовані, має сенс звернутися до монтажної фірми на зразок нашої. Досвідчені електромонтажники можуть дати пару корисних порад та уберегти від прикрих помилок. Так, ціна електричного щитка для квартири, зібраного професіоналами, вища, але ви заплатите за гарантію правильності та працездатності всіх компонентів.
