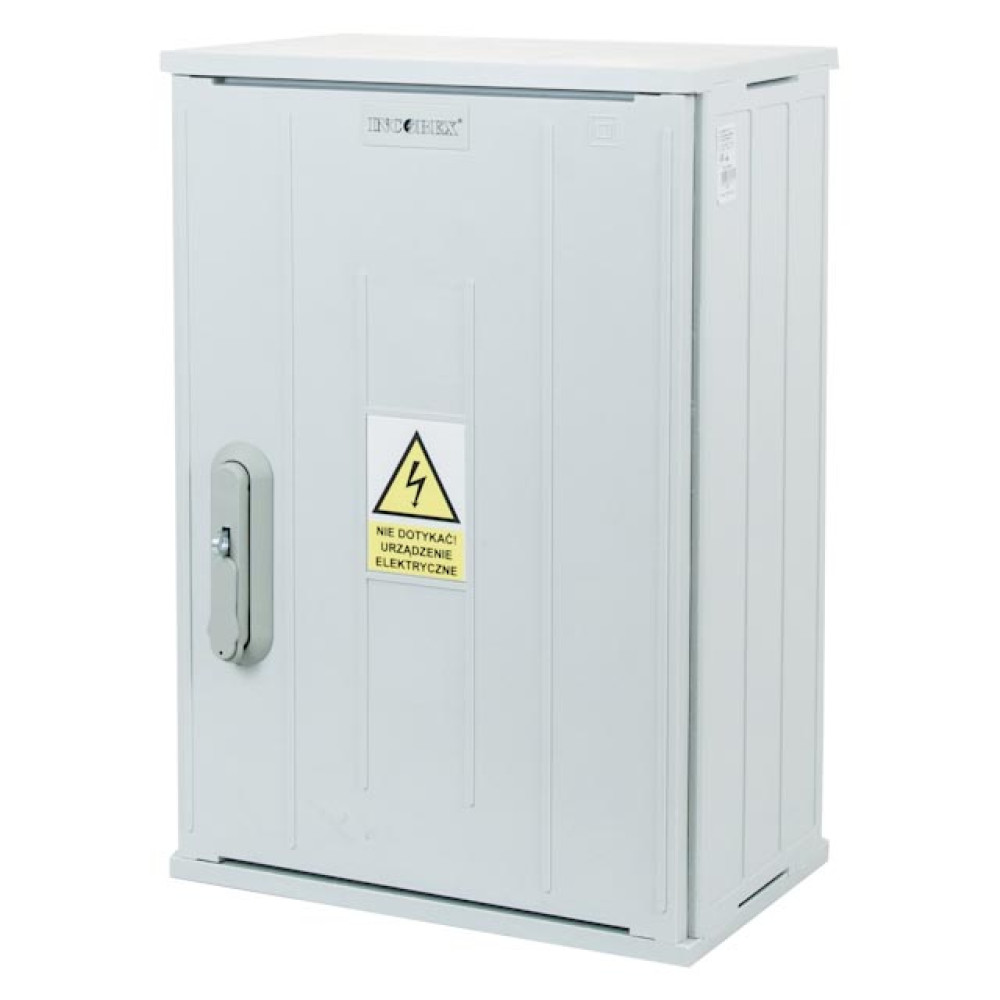

Корпус STN 40*58

Характеристики корпусу STN 40*58

Маркування	STN	Номінальний струм, А	1000
Висота, mm	580	Номінальна напруга, В	690
Ширина, mm	400	Напруга пробою, кВ	20
Глибина, mm	250	Кліматичне виконання	УХЛ1
Замок	"краб" чотирьох точкова	Матеріал корпусу	SMC пластикат+скловолокно
Ступінь захисту	ІР54	Товщина стінки	3,5mm
Клас горючості	V0	Колір	RAL 7035
Монтажний екран, mm		Термін служби	25 років
Механічна стійкість	ІК 10 (20Дж)	Гарантійний термін	3 роки

Монтажні та експлуатаційні можливості

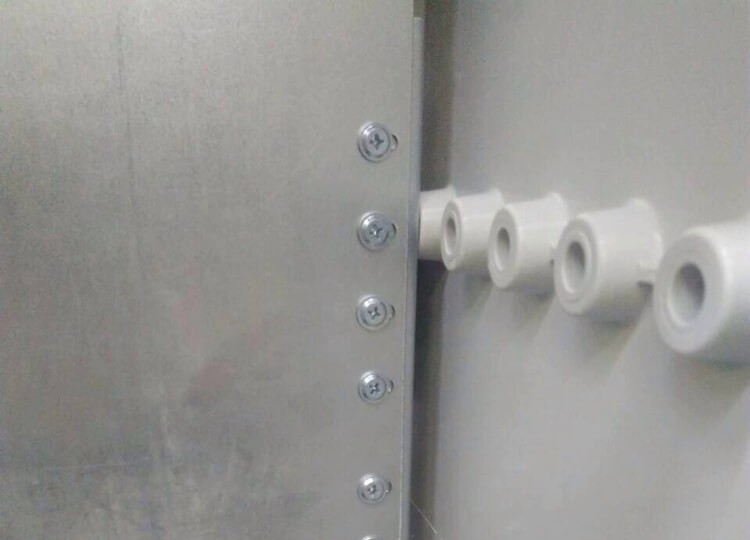

Корпуси серії SSTN – це збірна конструкція, де кришка, бічні стінки та дно з'єднуються між собою болтами з'єднання.

Такий розбірний конструктив дозволяє з'єднувати кілька корпусів між собою, детальніше далі.

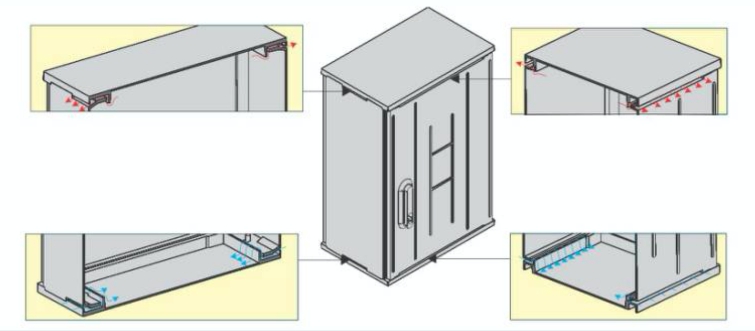

Кришка та бічні стінки виготовлені таким чином, щоб усередину шафи не могла потрапити вода. Але для вентиляції передбачені приховані звивисті канали, див. малюнок нижче.

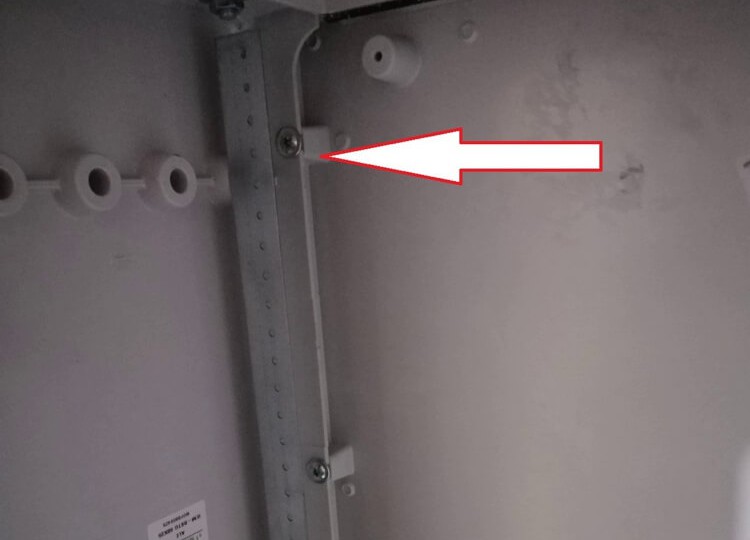

Монтажна панель кріпиться болтами М5 до бокових стінок. На стінці є кілька можливих точок кріплення (див. фото вище), щоб можна було виставити монтажну панель на потрібну глибину щодо дверцят або панелі.

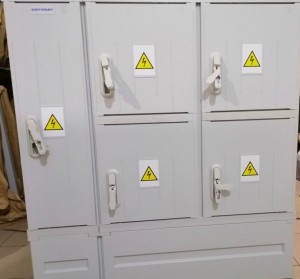

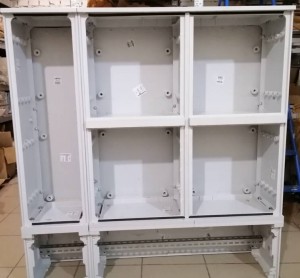

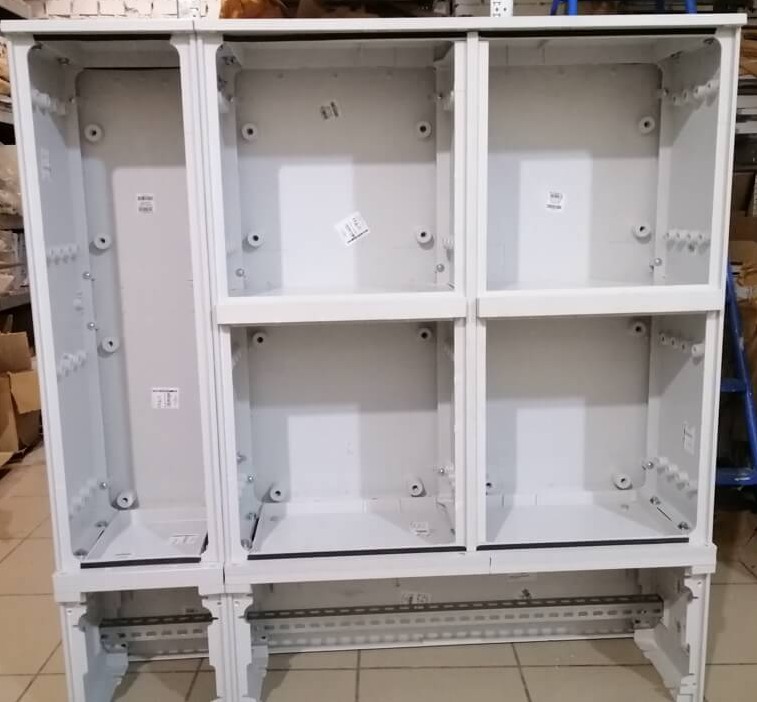

Розбірна конструкція шаф дозволяє комбінувати кілька шаф і збирати на його базі один великий щит.

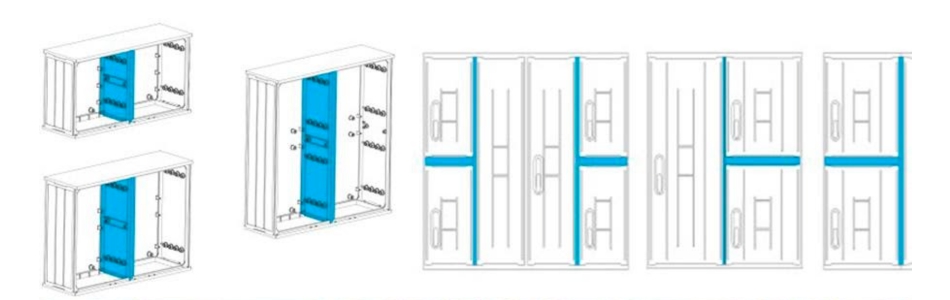

Можливі варіанти поділу монтажної зони корпусу:

• вертикальне;
• горизонтальне;
• вертикально-горизонтальне.



  ​

  Для збірних шаф зберігаються всі характеристики та переваги одиночних пластикових корпусів SSTN.

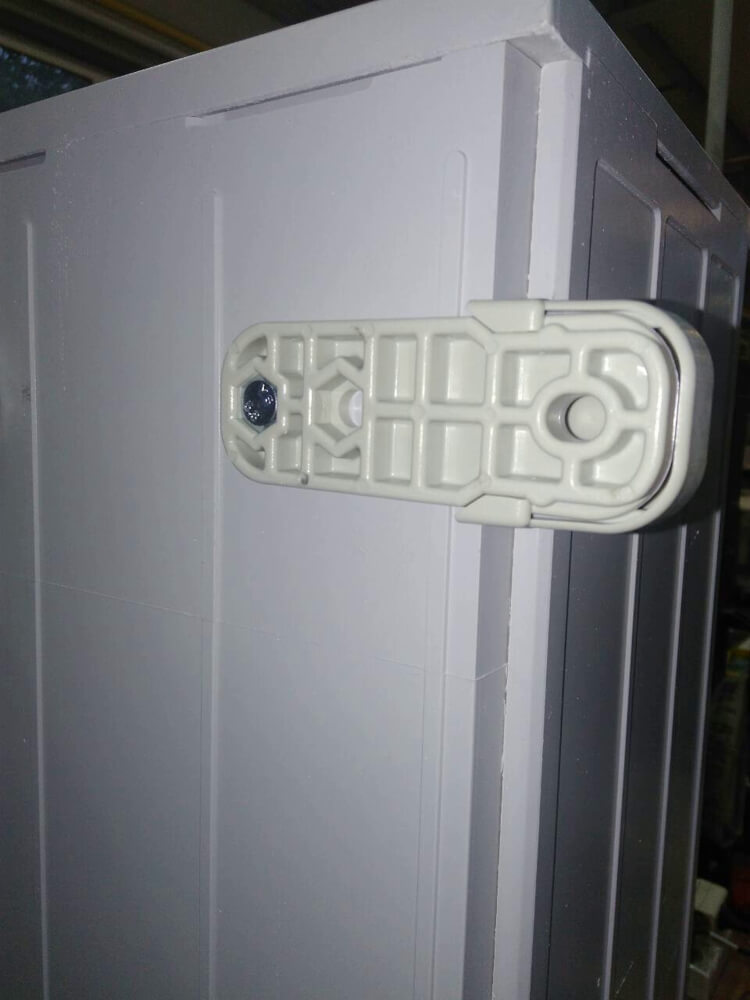

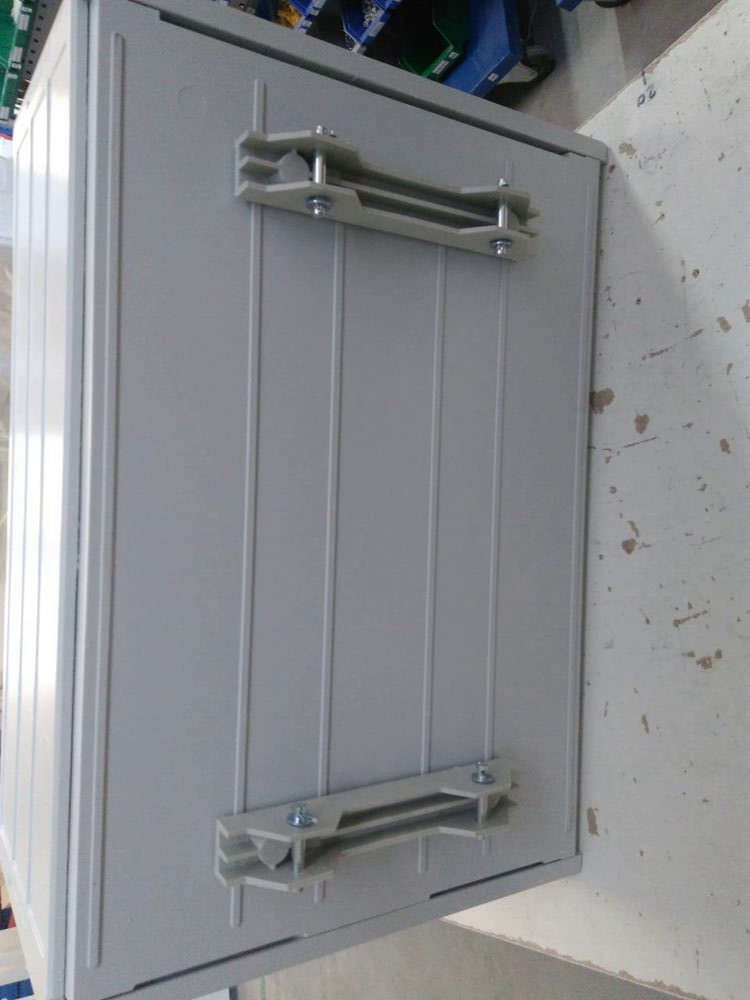

  Для кріплення на стіну чи опору освітлення передбачені окремі елементи: лапи під болт чи захвати під оцинкований хомут для кріплення на опору.

  Кріплення на опору	Кріплення на стіну

  Навіть якщо щит встановлений на металевій опорі зберігаються всі діелектричні властивості шафи та ступінь пило- та вологозахищеності.

  Допоміжні конструкції: фундамент і кабельна кишеня виготовлені з того ж матеріалу, що і основний щит, але стінки у них товщі. Адже добре на них лежить основне механічне навантаження.

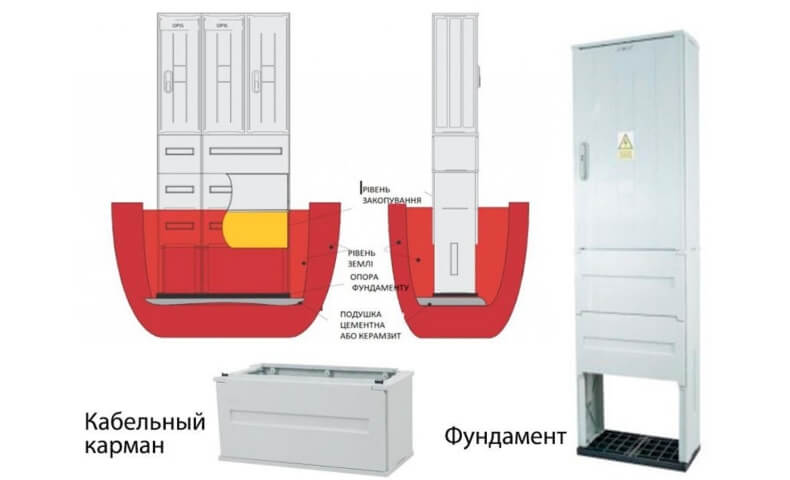

  Для встановлення розподільчого пристрою «на землю», застосовуються підставки, на які монтується сама шафа – кабельна кишеня або фундамент (див. малюнки нижче).

  Після монтажу розподільного пристрою на фундамент або кабельну кишеню зберігається можливість доступу до кабельних ліній, які «приходять» у розподільчий пристрій, але за умови відкритих дверей.

  Висота від рівня землі, яку забезпечують представлені конструкції, становить 250мм, але її можна збільшити до 500мм, шляхом додавання кабельного кишені до стандартного виробу.

  Найбільш підходящою конструкцією для підведення кабельних ліній, представлених, виступає фундамент. Конструкція призначена для часткового занурення в землю (600мм), і своїм конструктивом створює так звану «кабельну криницю», для зручності підведення та приєднання кабельних ліній.
