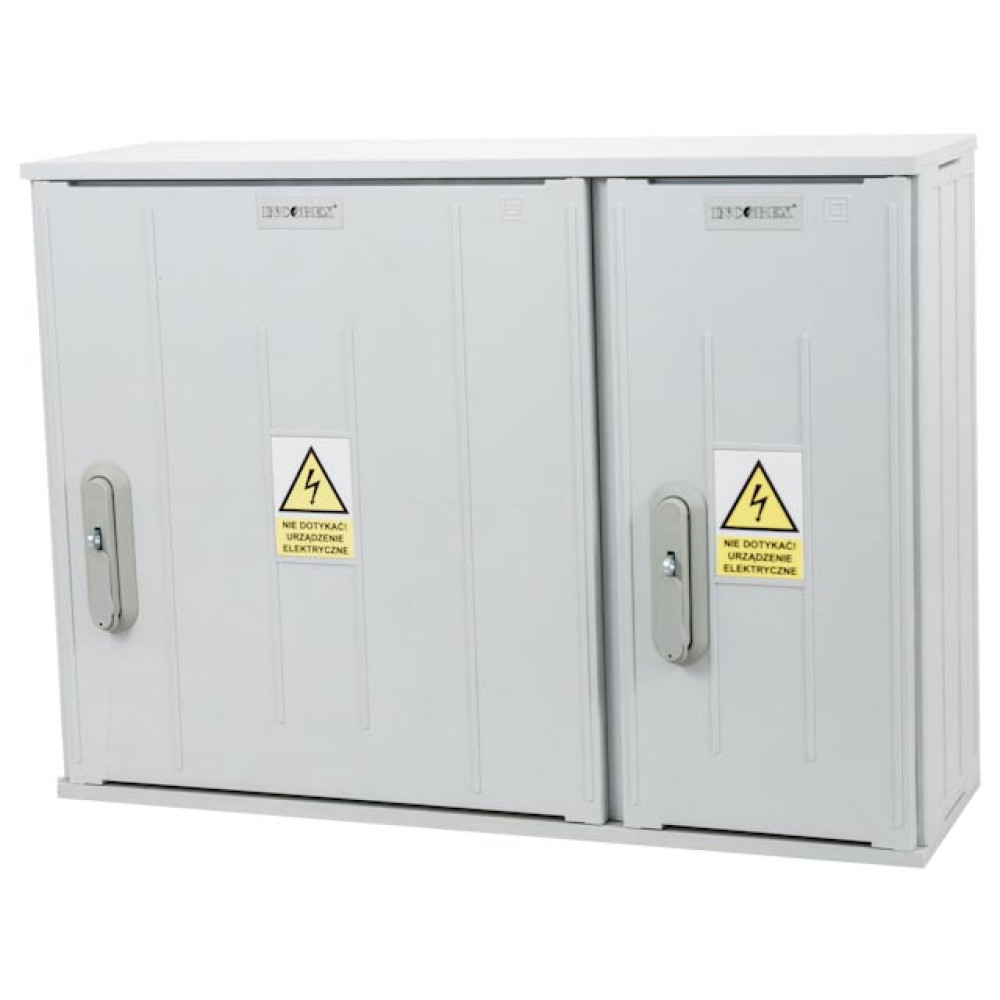

Корпус STN 80*58/2L

Name: Корпус STN 80*58/2L
Brand: Incobex
SKU: IOB-34240
Price: 11449 UAH
Availability: InStock

Incobex

IOB-34240

11448.98грн.

На складі

Характеристики корпусу STN 80*58/2L

Маркування	STN	Номінальний струм, А	1000
Висота, mm	580/2L	Номінальна напруга, В	690
Ширина, mm	800	Напруга пробою, кВ	20
Глибина, mm	250	Кліматичне виконання	УХЛ1
Замок	"краб" чотирьох точкова	Матеріал корпусу	SMC пластикат+скловолокно
Ступінь захисту	ІР54	Товщина стінки	3,5mm
Клас горючості	V0	Колір	RAL 7035
Монтажний екран, mm		Термін служби	25 років
Механічна стійкість	ІК 10 (20Дж)	Гарантійний термін	3 роки

Монтажні та експлуатаційні можливості

Корпуси серії SSTN - це збірна конструкція, де дах, бокові стінки та дно з'єднуються між собою болтамим з'єднанням.
Такий розбірний конструктив дозволяє з'єднувати кілька корпусів між собою, докладніше про це далі.
Кришка і бічні стінки виготовлені таким чином, щоб всередину шафи не могла потрапити вода. Але для вентиляції передбачені приховані звивисті канали, див. Малюнок нижче.

Монтажна панель кріпиться болтами М5 до бічних стінок. На стінці є кілька можливих точок кріплення (див. Фото вище), щоб можна було виставити монтажну панель на потрібну глибину щодо дверцята або пломбувальної панелі.
Розбірна конструкція шаф дозволяє , комбінувати кілька шаф і збирати на його базі один великий щит.
Можливі варіанти розподілу монтажної зони корпусу:
вертикальне;
горизонтальне;
вертикально-горизонтальне.

< td>
Для збірних шаф зберігаються всі характеристики і переваги одиночних пластикових корпусів SSTN.
для кріплення на стіну або опору освітлення передбачені окремі елементи: лапи під болт або захоплення під оцинкований хомут для кріплення на опору.
Кріплення на опору
Кріплення на стіну
навіть якщо щит встановлений на металічних опорах зберігаються всі діелектричні властивості шафи і ступінь пило-та вологозахищеністю.
Допоміжні спорудження: фундамент і кабельний кишеню виготовлені з того ж матеріалу що і основний щит, але стінки у них товщі. Що добре адже на них лежить основна механічне навантаження. Для установки розподільного пристрою« на землю », застосовуються підставки, на які монтується сам шафа - кабельний кишеню або фундамент (див. малюнки нижче).
Після монтажу розподільного пристрою на фундамент або кабельний кишеню - зберігається можливість доступу до кабельних лініях, які« приходять »в розподільний пристрій-но за умови відкритих дверей.
Висота від рівня землі, яку забезпечують представлені е конструкції становить 250мм, але її можна збільшити до 500мм, шляхом додавання кабельного кишені до стандартного виробу.
Більш підходящої конструкцією для підведення кабельних ліній, з представлених, виступає фундамент . Конструкція передбачена для часткового занурення в землю (600мм), і своїм конструктивом створює так званий «кабельний колодязь», для зручності підводки і приєднання кабельних ліній.
