Побудова та типи АВР та комутаційних апаратів для ввідно-розподільних щитів

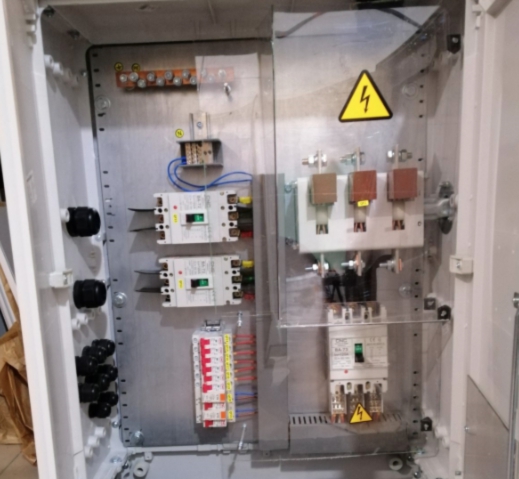

Зупинимось на побудові типового ввідно-розподільного пристрою, які комутаційні апарати в ньому використовуються. Нагадаємо, що ввідно-розподільний пристрій ВРУ — це шафа, яка приймає лінію живлення на будівлю (житловий будинок або адміністративну будівлю), від якої живляться всі інші споживачі та проміжні щитки цієї будівлі. Найчастіше до ввідно-розподільного пристрою під'єднані дві незалежні кабельні лінії від трансформаторної підстанції. Це зроблено для того, щоб у разі відключення однієї лінії переключити всю будівлю на живлення від іншої.
Схема та принцип перемикання на резерв (АВР) у типових ВРУ
Найбільш поширені наступні схеми ввідно-розподільних пристроїв:

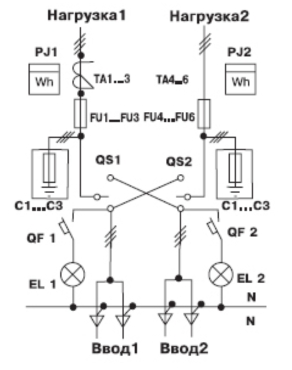

Всі споживачі розділені на секції і в нормальному режимі живляться від різних ліній, лише у разі відключення все навантаження перемикається на одну лінію живлення. Перемикання здійснюється через перекидний рубильник, точніше через два перекидні рубильники, які з'єднані за схемою "вісімка" див. ілюстрацію нижче.
ручним, через перекидний рубильник;
автоматичним, система автоматичного введення резерву АВР.
Типи перекидних рубильників ми розберемо далі, а тепер зупинимося на варіантах реалізації АВР. Спільним для усіх реалізацій схеми автоматичного введення резерву є відстеження рівня напруги на обох вводах схеми, і у разі зникнення напруги на робочому чи одному з робочих, схема автоматично перемикає навантаження на резервне введення. Розберемо типові схеми АВР на два введення. Бувають інші варіанти, наприклад, коли два вводи робочі й резервний, третій, від автономного генератора, але про це в нас буде окрема стаття.

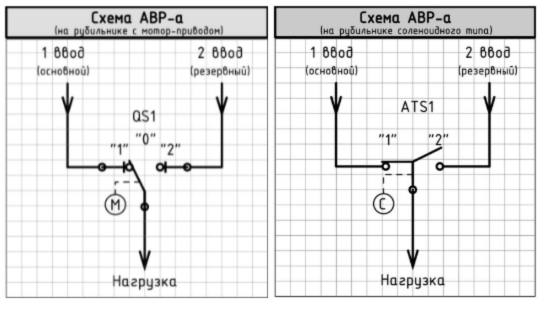

Отже, розглянемо силову частину схеми АВР:

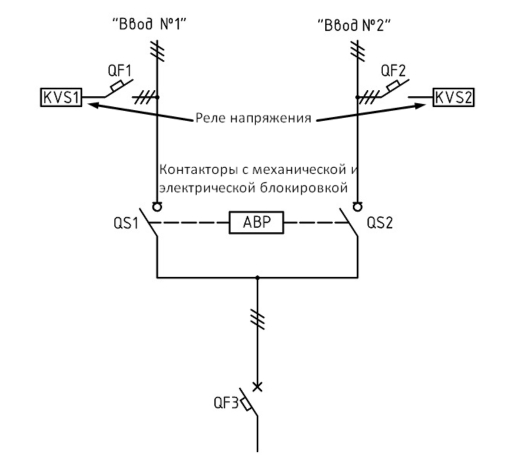

1. Електромагнітні контактори у схемі АВР – цей варіант вважається класичним. Реалізується за рахунок пари контакторів, які блокуються між собою механічно, так само як і у разі реверсивної схеми підключення пускачів. Блокування як електричне так і механічне потрібне для того, щоб унеможливити одночасне спрацювання обох контакторів.
Це критично важливо. Інакше є ризик подати зустрічну напругу на другий ввід, який на даний час відключився. У разі проведення ремонтних робіт електрик може отримати удар струмом з боку навантаження, тому на цей час має бути обов'язково знеструмленим. Можна ще й отримати друге коротке замикання, якщо відключення сталося через пробій кабеля живлення. Тоді через АВР напруга піде до місця пробою і знову отримаємо КЗ і “вирубимо” другий ввід.
Конкурентна перевага схеми АВР на магнітних пускачах - це висока швидкість спрацьовування та величезний у порівнянні з іншими схемами ресурс контактної групи. Тут взагалі немає поняття допустима кількість перемикань на годину, тобто вона не обмежена.

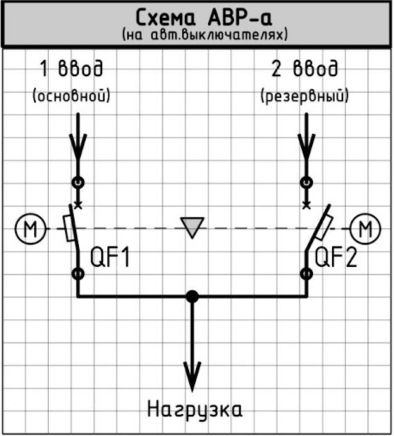

2. АВР на базі автоматичних вимикачів зовнішнім приводом (мотор-привід, тому позначення - М на схемі. Тут теж є як логічне (у схемі) так і механічне блокування від одночасного спрацювання автоматів. Ця схема має перевагу, оскільки автоматичний вимикач, крім комутації, має ще й захисні функції від короткого замикання і від перевантаження на боці споживачів, але швидкість спрацьовування мотор-приводу нижча в порівнянні з контактором, та й кількість циклів вмикання/відключення, на які розрахований автомат в рази нижче. Все ж таки автоматичний вимикач призначений для нечастих комутацій від 50 до 20 на годину залежно від номіналу та класу апарату.
.
Перекидні рубильники – від класики до сьогодення
Зупинимося коротко на типах рубильників, які застосовуються у розподільних пристроях типу ВРУ, ВРП та інших.

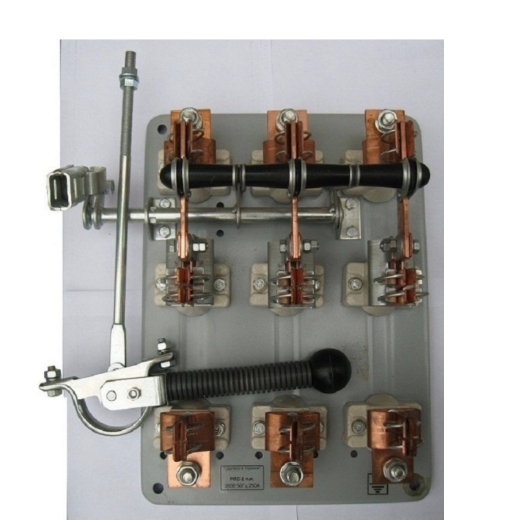

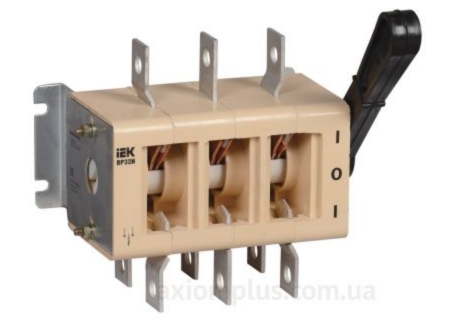

Перекидні рубильники (та звичайні) ножового типу. Взагалі згідно із заводським маркуванням правильно називати рубильником звичайний рубильник, а перекидним – перемикачем, але є і позначення рубильника перекидного на два напрямки. Зовні вони мало змінилися за останні 30 років і виглядають як на фото нижче. До їх переваг належить наступне:
забезпечують видимий розрив;
ціна перекидних рубильників ножового типу невисока;
надійність та проста в роботі.
2. Закриті рубильники вітчизняного виробництва серії ВР – 32 з поворотним механізмом та подвійним розривом. Мають також дугогасні камери в комплекті та можуть комутувати ланцюг під навантаженням. Випускаються в номіналах від 100 до 630 А. До недоліків можна віднести те, що немає чітко видимого розриву.

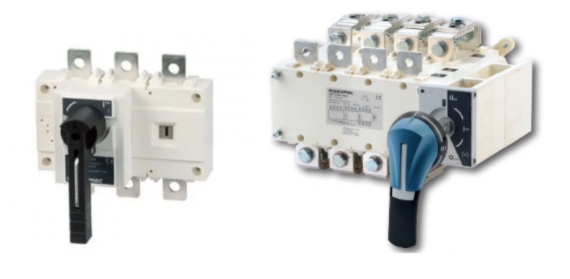

3. Закриті перекидні рубильники сучасного типу від ETI Lovato і т.д. Також можуть “рвати ланцюг” під навантаженням, мають дугогасні камери та пружний привід, який збільшує швидкість перемикання. Фізично це виглядає так. Ви тягнете за рукоятку, накопичуєте напругу на пружині, а потім відбувається перемикання з досить гучним клацанням. Вони дуже надійні та довговічні. До недоліків можна віднести високу ціну та відсутність видимого розриву.
Автоматичні вимикачі для ВРУ – побудова, типи та номінали
Всі бачили електричні автомати, але які саме, відповісти неможливо. Оскільки завжди є конкретні критерії вибору, десь головний критерій - ціна та її відповідність якості та властивостям. Є завдання для яких підійде автомат тільки з вимикаючою здатністю, в 40 кА за наявності номіналу в 200 А. Доведеться заплатити його ціну, бо він того вартий.
Номінали автоматичних вимикачів, що використовуються у ВРУ найчастіше від 16 до 400А, зрідка 630А.
Тут активно застосовуються як модульні автоматичні вимикачі для живлення ліній освітлення та інших навантажень з номіналами 10 - 63А, так і промислові автомати в литому корпусі з номіналами від 25 до 400А, а іноді на вводі встановлюють і автоматичні вимикачі номіналом 630А.
Номінали автоматичних вимикачів є єдиним і достатнім критерієм вибору. Важливі також:
максимальна комутаційна здатність, яка вимірюється в кА, вимога до неї визначається характером навантаження, протяжністю кабельної лінії та ще кількома факторами;
налаштування розчіплювачів – нерегульовані (налаштовані із заводу) або регульовані, регулювання дозволяє налаштувати правильну селективність захисту;
зносостійкість на кількість циклів спрацьовування та повторного включення.
Пристрій автоматичного вимикача також у всіх виробників, але є як загальні риси так і відмінності.
Усі автоматичні вимикачі мають два види розчіплювачів:
Максимально струмовий – захищає від короткого замикання. Спрацьовує миттєво, якщо струм перевищує номінальний у 10 і більше разів (хоча в деяких моделях цей параметр налаштовується).
Тепловий розчіплювач – спрацьовує через деякий час, якщо струм перевищує номінал понад 10%. Чим більша різниця, тим швидше спрацює тепловий розчіплювач.
Різниця у пристрої автоматичних вимикачів може полягати у типі та класі розчіплювачів. У старих або сучасних недорогих автоматичних вимикачах максимально-струмовий розчіплювач являє собою електромагніт, в якому котушка втягує/виштовхує сердечник, з'єднаний з приводом контактною групою. У більш сучасних моделях встановлено електронний розчіплювач, який реагує і на струми короткого замикання, і на перевантаження.
