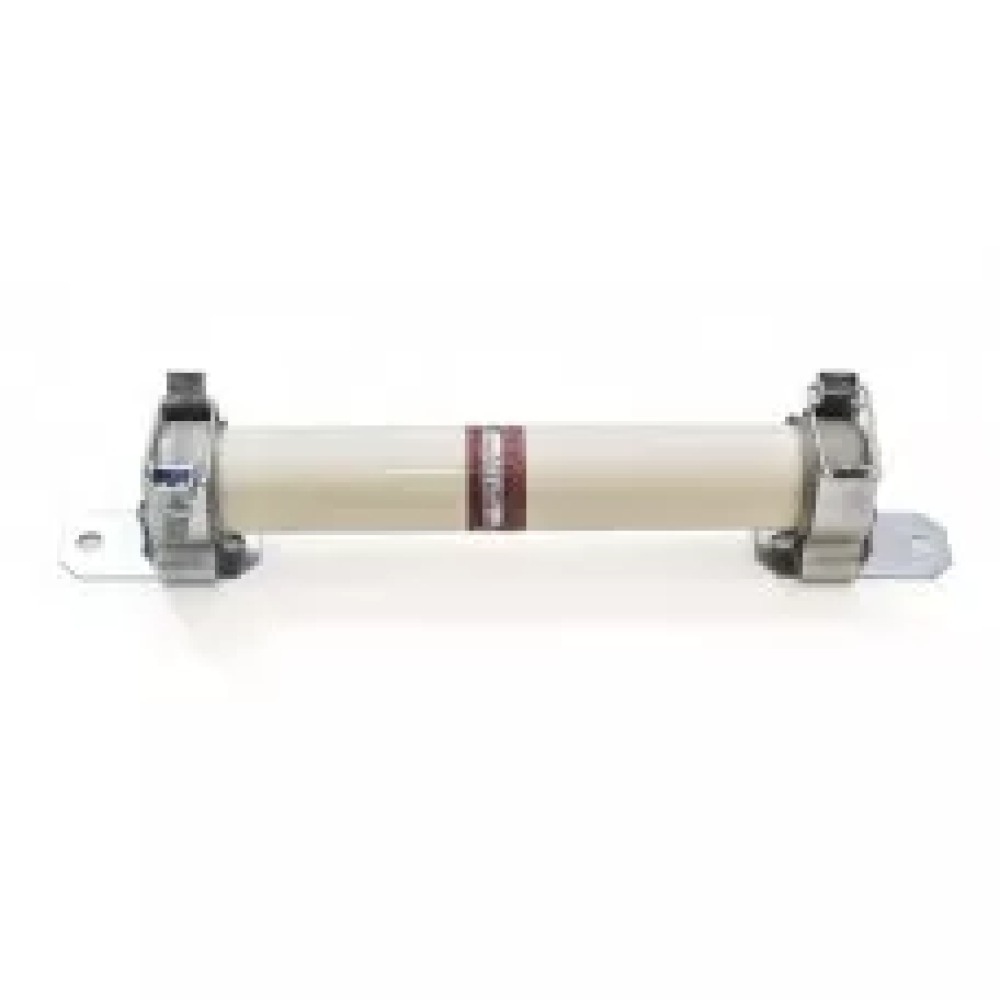

Запобіжники серії ПК(т) 111-6 У3 з інд-ром спрац.

Запобіжники високовольтні серії ПК(т), ПК(н), ПК(е), ПК(ен)

Дана продукція сертифікована ОЗ «Міжнародні стандарти та системи № UA1.093.0003154-11 та відповідає вимогам ГОСТ 2213-79, ТУ У 31.2-37056635-001:2010.

Запобіжники високовольтні серії ПК(т), ПК(н), ПК(е), ПК(е) призначені для захисту високовольтних силових ланцюгів трансформаторів, повітряних та кабельних мереж, змінного струму частоти 50-60Гц від перевантажень та струмів короткого замикання.

Високовольтні запобіжники

Високовольтні запобіжники застосовуються для автоматичного одноразового відключення електричної енергії у ланцюзі у разі короткого замикання чи перевантажень. Незаперечний і той факт, що коротке замикання може стати результатом порушення ізоляції в електричному ланцюзі.

Основними причинами замикань, як правило, можуть бути: пробої в ізоляції, несправності обладнання, всілякі механічні пошкодження провідників, а також інші фактори. Багаторазове посилення струму, що значно перевищує номінальне значення, є причиною замикання електричного ланцюга. Головною причиною зварювання та згодом подальшого вигоряння всіх контактів у ланцюгу є фактор старіння та зносу ізоляції в процесі термічного ефекту.

Саме тому для забезпечення регулярного та надійного захисту були розроблені високовольтні запобіжники. На ринку високовольтні запобіжники представлені у вигляді високоміцної та термостійкої порцелянової трубки. Високовольтні запобіжники виконані у формі циліндра із нікелю або електролітичної міді. Герметичність запобіжника гарантується унікальною зносостійкою та термостійкою прокладкою.

У разі плавлення комплектуючих елементів електричного обладнання або провідників через виникнення несправностей в оснащенні не виключені навіть пожежі. Мета запобіжника у разі полягає в тому, що за невеликий проміжок часу він повинен знизити енергію. У вищевикладених ситуаціях найбільш надійний захист дає саме високовольтний запобіжник, який вже не один рік забезпечує електромережі надійну і безперебійну роботу.

Технічні характеристики

Тип виконання запобіжників та основні технічні дані наведено у таблиці №2.

Запобіжники відключають без пошкодження струми від нормованого мінімального струму відключення до номінального струму відключення та відносяться до класу 2 згідно з ГОСТ 2213.

При відключенні струмів амплітудне значення напруги, що виникає між висновками запобіжників, не перевищує: для запобіжників 6 кВ - не більше 15 кВ; для запобіжників 10 кВ – не більше 25 кВ; для запобіжників 35 кВ – не більше 85 кВ.

Електрична міцність ізоляції запобіжників – за ГОСТ 1516.1

Запобіжники серії ПК(н) та ПК(ен) допускають тривале протікання струму навантаження 0,5А.

Патрони запобіжників категорії розміщення У1, У2 та ХЛ1, ХЛ2 – водонепроникні.

Запобіжники за характеристиками є струмообмежуючим
